1. 阻力

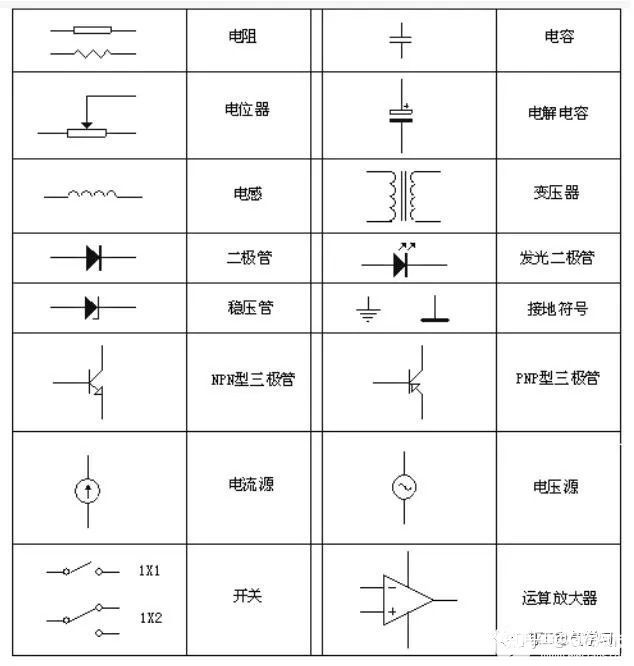

電阻在電路中用“R”加一個數字表示，如：R15代表電阻編號為15。電路中電阻的主要作用有分流、限流、分壓、偏置、濾波（與電容器）和阻抗匹配。

1、參數識別：電阻單位為歐姆（Ω），放大倍數單位為：千歐（KΩ）、兆歐（MΩ）等。換算方法為：

1兆歐=1000干歐=歐姆電阻，有3種標注參數的方式，分別是直接標注法、顏色標注法和數值標注法。

數值法主要用于貼片等小體積電路，如：

472表示Ω（即4.7K）；104 表示 100KΩ

使用最多的是色環標注方法，示例如下：

四色環形電阻-五色環形電阻（精密電阻）

電阻器的色碼位置與放大倍數的關系如下表所示：

顏色、有效數字、放大倍數、公差 (%)

銀 / 10-2±10

金/10-1±5

黑色 0 100/

棕色 1 101±1

紅色 2 102±2

橙色 3 103/

黃色 4 104/

綠色 5 05±0.5

藍色 6 106±0.2

紫色 7 107±0.1

灰色 8 108/

白色 9 109+5 至 -20

無色 // ±20

2.電容

1、電容器在電路中一般用“C”加數字來表示（例如C25代表編號為25的電容器）。電容器是由兩層金屬薄膜組成的元件，兩層??金屬薄膜緊靠在一起，并由絕緣材料隔開。電容器的特性主要是阻隔直流和交流。

電容的大小是可以存儲的能量的數量。電容對交流信號的阻斷作用稱為容抗，它與交流信號的頻率和電容有關。容抗XC=1/2πfc（f代表交流信號的頻率，C代表電容）

電話常用的電容種類有電解電容、陶瓷電容、貼片電容、獨石電容、鉭電容和滌綸電容等。

2、識別方法：電容的識別方法與電阻的識別方法基本相同，分為直接標記法、彩色標記法和數字標記法三種。電容的基本單位以法拉（F）表示，其他單位有：毫法（mF）、微法（uF）、納法

(nF)，皮法 (pF)。

其中：1 法拉 = 103 毫法 = 106 微法 = 109 納法 = 1012 皮法。大容量電容器的電容值直接標在電容器上。例如10uF/16V的小容量電容電子元件&電路知識通俗，其電容上的容量值用字母或數字表示。

字母符號： ...1P2=1.2PF1n=

數字表示：一般用三位數字表示容量，前兩位代表有效數字，第三位是放大倍數。

如：102表示=224表示=0.22uF

3.電容誤差表

例如：104J的陶瓷電容表示電容為0.1uF，誤差為±5%。

4、故障特征

在實際維修中，電容器的故障主要表現為：

(1)引腳腐蝕引起的開路故障。

(2) 拆焊、虛焊開路故障。

(3) 漏液造成體積小或開路故障。

(4)漏電、嚴重漏電、擊穿故障。

3.晶體二極管

晶體二極管在電路中通常用“D”加數字表示

如：D5代表編號為5的二極管。

1、作用：二極管的主要特點是單向導電，即在正向電壓作用下，導通電阻很小；而在反向電壓作用下，導通電阻極大或無窮大。由于二極管具有上述特性，常用于無繩電話機中的整流、隔離、穩壓、極性保護、編碼控制、調頻調制和靜噪電路中。

用于電話機的晶體二極管可分為：整流二極管（如）、隔離二極管（）、肖特基二極管（如BAT85）、發光二極管、穩壓二極管等。

2、鑒別方法：二極管的鑒別很簡單。小功率二極管的N極（負極）大多在二極管表面用彩色圓圈標出。有些二極管還使用二極管專用符號來表示P極（正極）或N極。（負極），還有標有“P”和“N”的符號來確定二極管的極性。發光二極管的正負極可以從引腳的長度來識別。長針為正極，短針為負極。

3、測試注意事項：用數字萬用表測量二極管時，紅色表筆接二極管正極，黑色表筆接二極管負極。此時測得的電阻即為二極管的正向導通電阻值。萬用表表筆的連接方法正好相反。

4、常用串聯二極管的耐壓比較如下：

模型，，，，，，

耐壓（V）50、100、200、400、600、800、1000

電流 (A) 為 1

4.齊納二極管

齊納二極管在電路中通常用“ZD”加數字表示

如：ZD5代表穩壓管編號為5。

1、穩壓二極管的穩壓原理：穩壓二極管的特點是擊穿后其兩端電壓基本保持不變。這樣，當穩壓管接入電路時，如果由于電源電壓波動或其他原因導致電路各點電壓發生波動，負載兩端的電壓將基本保持不變。

2、故障特點：穩壓二極管的故障主要表現為開路、短路和穩壓值不穩定。這3種故障中，前一種故障表明電源電壓升高；后兩種故障說明電源電壓降至零伏或輸出不穩定。

常用穩壓二極管的種類及穩壓值如下：

5.電感

電感在電路中常用來“處理數字表示”

例如：L6 代表編號為 6 的電感。

電感線圈是由絕緣導線在絕緣骨架上纏繞一定圈數制成的。

直流可以通過線圈，直流電阻就是導線本身的電阻，壓降很小；當交流信號通過線圈時，線圈兩端會產生自感電動勢。通，所以電感的特性是通直流，阻交流。頻率越高，線圈阻抗越大。電感可以與電路中的電容形成振蕩電路。

電感器一般有直接標記法和彩色標記法，彩色標記法與電阻類似。

如：棕色、黑色、金色，金色表示1uH（誤差5%）電感。

電感的基本單位是：亨利（H）換算單位：1H=103mH=106uH。

6.變容二極管

變容二極管是根據普通二極管內部“FN結”的結電容可以隨外加反向電壓的變化而變化的原理，專門設計的一種特殊二極管。變容二極管主要用于手機或無繩電話中的座機的高頻調制電路中，實現低頻信號到高頻信號的調制并傳輸。在工作狀態下，變容二極管的調制電壓一般加在負極上，使變容二極管的內部結電容隨著調制電壓的變化而變化。

變容二極管的失效主要表現為漏電或性能不良：

(1) 發生漏電現象時，高頻調制電路不工作或調制性能變差。

(2)當可變電容性能變差時，高頻調制電路的工作不穩定，使調制后的高頻信號發送給對方，被對方接收并失真。出現上述情況時，應更換同型號的變容二極管。

7.晶體管

晶體管在電路中常以“Q”加數字表示，如：Q17代表晶體管編號為17。

一、特點：晶體三極管（簡稱三極管）是一種內部有2個PN結，具有放大能力的特殊器件。分為NPN型和PNP型兩種。這兩類晶體管在工作特性上可以互補。OIL電路中所謂的對管，是與FNP型和NPN型配對的。

電話中常用的FNP三極管有：A92、9015等型號；NFN型晶體管有：A42、9014、9018、9013、9012等型號。

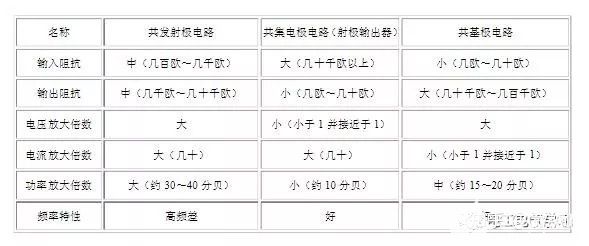

2、三極管在放大電路中主要用于放大，常用電路有三種接法。為了便于比較，將晶體管的三種連接電路的特性列在下表中，供大家參考。

續表

應用多級放大中間級、低頻放大輸入級、輸出級或高頻或寬帶電路及恒流源電路進行阻抗匹配

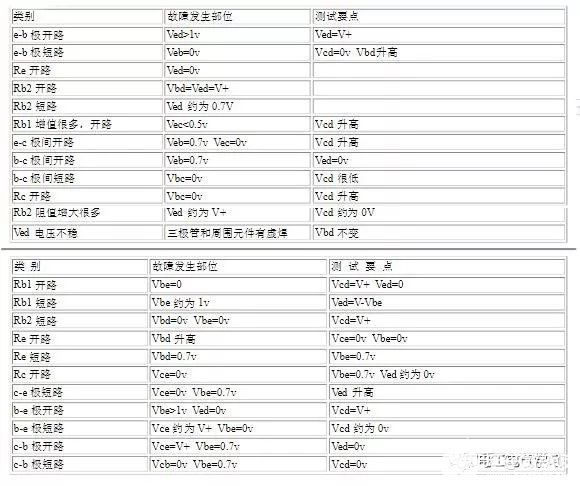

3.在線工作測試

在實際維修中，三極管已經安裝在電路板上。拆下來測試真的很麻煩，而且很容易損壞電路板。供你參考：

八、場效應晶體管放大器

1、場效應晶體管具有輸入阻抗高、噪聲低等優點，因此也廣泛應用于各種電子設備中。尤其是整個電子設備的輸入級可以通過使用場效應晶體管獲得普通晶體管難以達到的性能。

2、場效應管分為結型和絕緣柵型兩大類，其控制原理相同。圖 1-1-1 顯示了兩種型號的符號：

3. 場效應管與晶體管的比較

(1) 場效應管是電壓控制元件，而晶體管是電流控制元件。在只允許從信號源取較小電流的情況下，應選用場效應管；在信號電壓較低且允許從信號源取更多電流的情況下，應選用晶體管。

(2) 場效應晶體管使用多數載流子進行導通，所以稱為單極器件，而晶體管既有多數載流子也有少數載流子進行導通。被稱為雙極器件。

(3)有些場效應管的源漏可以互換使用，柵極電壓也可以是正或負，比晶體管靈活。

(4)場效應管可以在極小電流和極低電壓的條件下工作，其制造工藝可以很容易地在一塊硅片上集成多個場效應管，因此場效應管被廣泛應用于大規模集成電路。已被廣泛使用。

繼電器如何工作

一、繼電器的定義

繼電器是一種自動控制裝置，當輸入（電、磁、聲、光、熱）達到一定值時，通過跳躍的方式改變輸出。

二、繼電器的繼電器特性

當電樞開始吸合時，繼電器的輸入信號x從零連續增大到動作值xx，繼電器的輸出信號立即從y=0跳到y=ym，即常開觸點發生變化從關到開。一旦觸點閉合，輸入量x繼續增加，輸出信號y將不再變化。當輸入量x從大于xx的值下降到xf時，繼電器開始釋放，常開觸點斷開（如圖1所示）。我們稱繼電器的這種特性為繼電器特性，也稱繼電器的輸入輸出特性。

釋放值 xf 與動作值 xx 的比值稱為反饋系數

即Kf=xf/xx

接點輸出的控制功率Pc與線圈吸收的最小功率PO之比稱為繼電器的控制系數

即Kc=PC/PO

繼電器的分類

繼電器的分類方法很多，可以根據動作原理、外形尺寸、保護特性、接點負載、產品用途等進行分類。

1.根據作用原理

1、電磁繼電器

在輸入電路中的電流作用下，通過機械部件的相對運動產生預定響應的繼電器。它包括直流電磁繼電器、交流電磁繼電器、磁保持繼電器、極化繼電器、干簧繼電器和節能型功率繼電器。

(1)。直流電磁繼電器：輸入電路中控制電流為直流的電磁繼電器。

(2)交流電磁繼電器：輸入電路中控制電流為交流電的電磁繼電器。

(3)磁保持繼電器：將磁鋼引入磁路后，繼電器線圈斷電后，繼電器的銜鐵仍可保持在線圈通電時的狀態，有兩種穩定狀態。

(4) 極化繼電器：一種直流繼電器，其狀態根據輸入勵磁的極性而變化。

(5) 干簧繼電器：利用密封在管內的干簧片的作用，具有觸點干簧和電樞磁路雙重功能，實現開、關或開關電路的繼電器。

(6)節能型功率繼電器：輸入電路中控制電流為交流電磁繼電器，但其電流大（一般為30-100A），體積小，具有節電功能。

2.固態繼電器

一種繼電器，其輸入和輸出功能由電子元件完成，沒有機械運動部件。

3.時間繼電器

當輸入信號被添加或移除時，輸出部分需要延遲或限制時間來關閉或打開其控制電路的繼電器，直到指定的時間。

4.溫度繼電器

外部溫度達到規定值時動作的繼電器。

5.風扇轉速繼電器

當風速達到一定值時，受控電路將開啟或關閉。

6.加速繼電器

當運動物體的加速度達到規定值時，受控電路將開啟或關閉。

7.其他類型的繼電器

如光繼電器、聲繼電器、熱繼電器等。

二、繼電器尺寸分類

最長邊尺寸不超過10mm的微型繼電器

最長邊尺寸大于10mm但不大于25mm的超小型繼電器

最長邊尺寸大于25mm但不大于50mm的小型繼電器

三、繼電器觸點負載分類

微功率繼電器是小于0.2A的繼電器。

弱電繼電器 0.2~2A 繼電器。

中等功率繼電器 2~10A 繼電器。

10A以上的大功率繼電器。

節能功率繼電器20A-100A繼電器。

4、繼電保護特性分類

密封繼電器采用焊接或其他方法將觸點和線圈密封在金屬罩內電子元件&電路知識通俗，泄漏率低。

塑封繼電器采用包封的方式將觸點和線圈密封在塑封內，其漏電率較高。

防塵罩繼電器是用罩蓋保護觸點和線圈的繼電器。

開路繼電器 不使用保護罩來保護觸點、線圈等的繼電器。

五、繼電器用途分類

名稱定義

通訊繼電器（包括高頻繼電器） 這類繼電器觸點的負載范圍為低電平到中等電流，使用環境條件不高。

機床繼電器 機床使用的繼電器觸點負載功率大，壽命長。

家用電器用繼電器家用電器中使用的繼電器要求有良好的安全性能。

用于汽車的繼電器，這類繼電器具有高開關負載功率、高抗沖擊性和高抗振性。

固態繼電器的工作原理

固態繼電器（Solid State Relay，簡稱SSR）是一種非接觸式電子開關，由分立元件、薄膜固定電阻網絡和芯片組成，采用混合工藝組裝，實現控制電路（輸入電路）和負載電路（輸出）之間的電氣隔離。電路）。與信號耦合，負載的通斷切換功能由固體器件實現，內部無活動部件。雖然市場上固態繼電器的型號和規格很多，但它們的工作原理基本相似。主要由輸入（控制）電路、驅動電路和輸出（負載）電路組成。

固態繼電器的輸入電路是為輸入的控制信號提供一個回路，使其成為固態繼電器的觸發信號源。固態繼電器的輸入電路多為直流輸入，也有部分為交流輸入。直流輸入電路又分為電阻輸入和恒流輸入。電阻輸入電路的輸入控制電流隨輸入電壓呈線性正向變化。在恒流輸入電路中，當輸入電壓達到一定值時，電流將不再隨電壓的增加而明顯增加。該繼電器可應用于寬范圍的輸入電壓。

固態繼電器的驅動電路可以包括三部分：隔離耦合電路、功能電路和觸發電路。隔離耦合電路，目前多采用光耦和高頻變壓器兩種電路形式。常用的光耦合器有光電晶體管、光電可控硅、光電二極管陣列（伏特）等。高頻變壓器耦合是在一定的輸入電壓下形成10MHz左右的自激振蕩，將光高頻信號通過變壓器鐵芯傳到變壓器的次級。功能電路可以包括檢測整流、過零、加速、保護、顯示等各種功能電路。觸發電路的作用是向輸出設備提供觸發信號。

固態繼電器的輸出電路在觸發信號的控制下實現固態繼電器的通斷切換。輸出電路主要由輸出器件（芯片）和起瞬態抑制作用的吸收回路組成，有時還包括反饋電路。目前，各種固態繼電器中使用的輸出器件主要有晶體管（）、單向晶閘管（或SCR）、雙向晶閘管（Triac）、MOS場效應管（）、絕緣柵雙極型晶體管（IGBT）。）等待。
