如何用烙鐵焊接電路

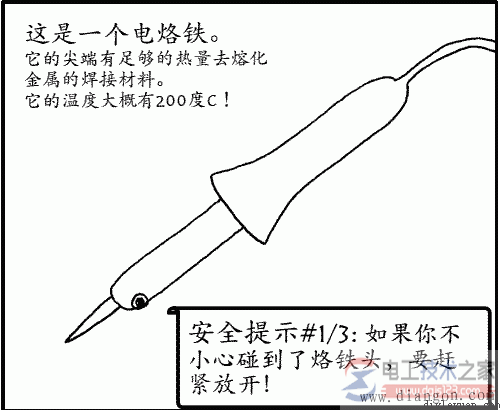

這是烙鐵。

它的尖端有足夠的熱量融化

金屬焊接材料。

它的溫度約為200攝氏度！

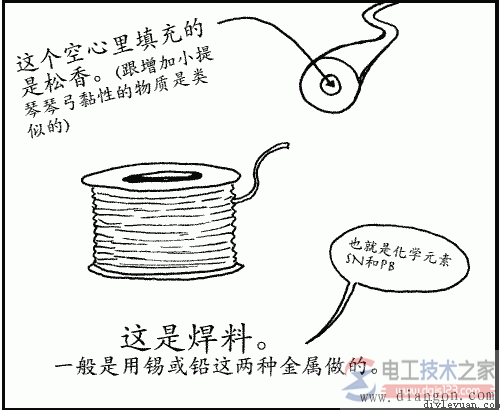

這是焊料。

它通常由兩種金屬制成，錫或鉛。

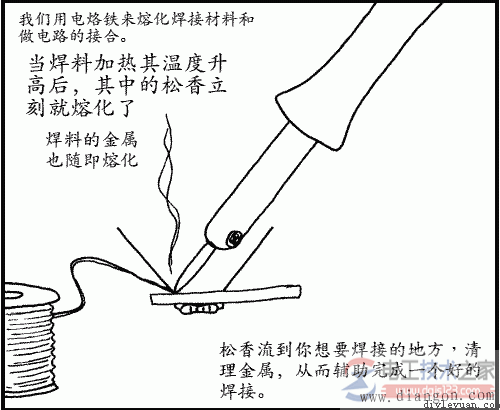

我們使用烙鐵熔化焊料并連接電路。

當焊料溫度升高時，其中的松香立即熔化

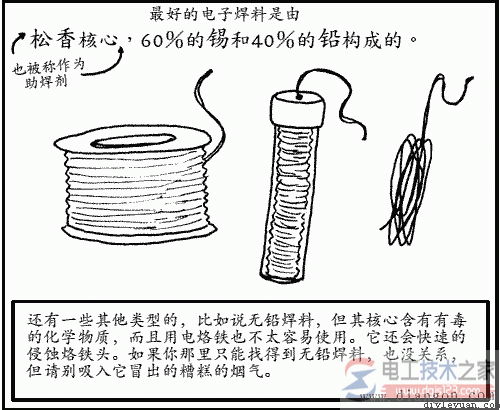

最好的電子焊料由松香、60% 的錫和 40% 的鉛制成。

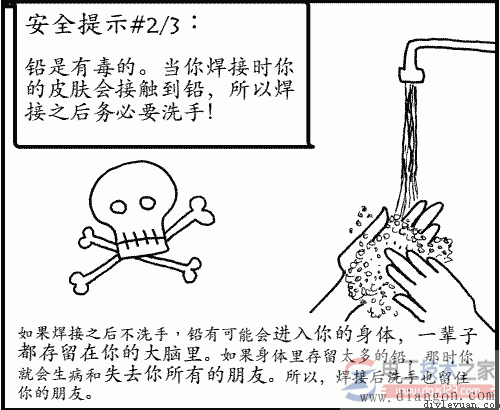

鉛是有毒的。焊接時皮膚會接觸到鉛，所以焊接后一定要洗手！

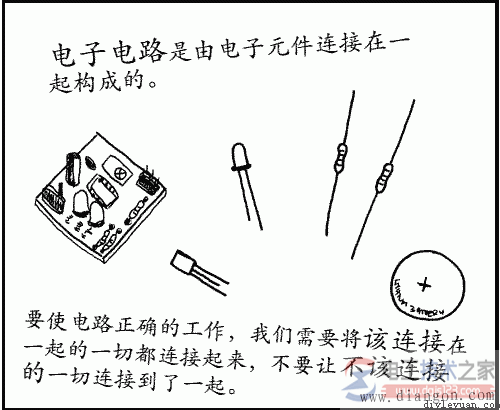

電子電路由連接在一起的電子元件組成。

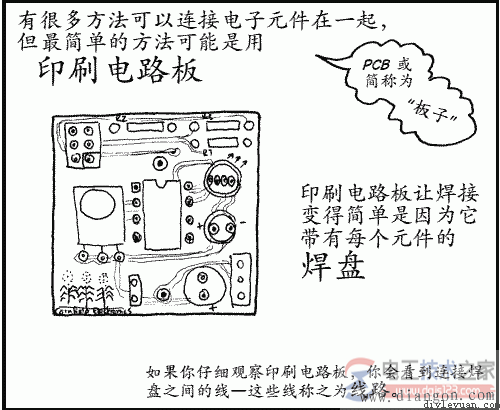

印刷電路板使焊接變得容易，因為它的每個組件都有焊盤

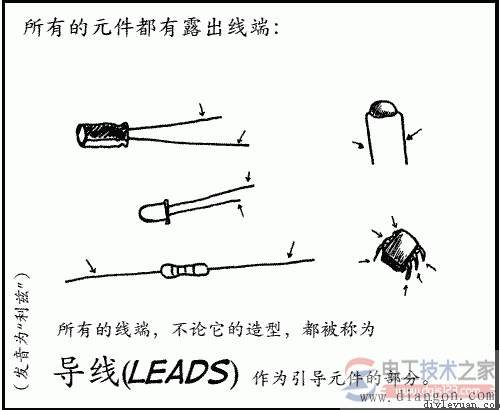

所有組件都有裸露的電線末端

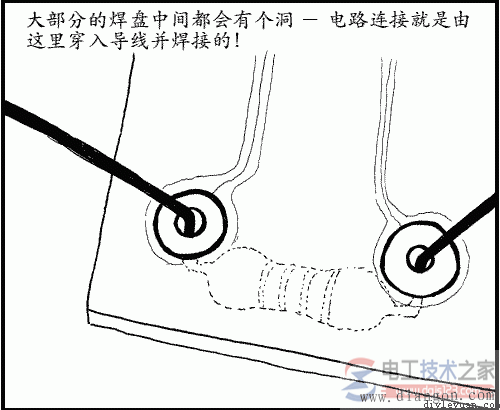

大多數焊盤中間都有一個孔 - 電路連接通過電線布線并焊接！

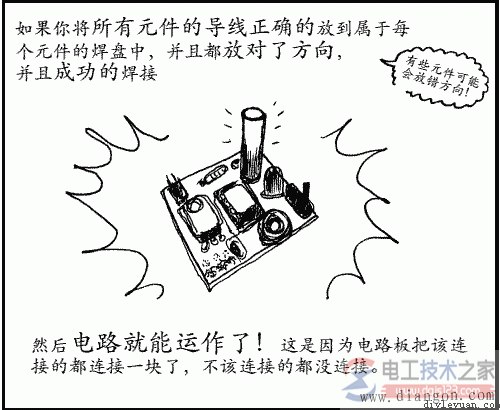

如果你把所有元件的線正確地放置在屬于每個元件的焊盤上，并把它們放在正確的方向，焊接成功

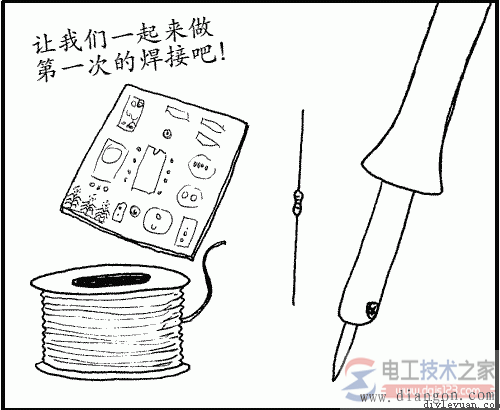

讓我們一起做第一次焊接吧！

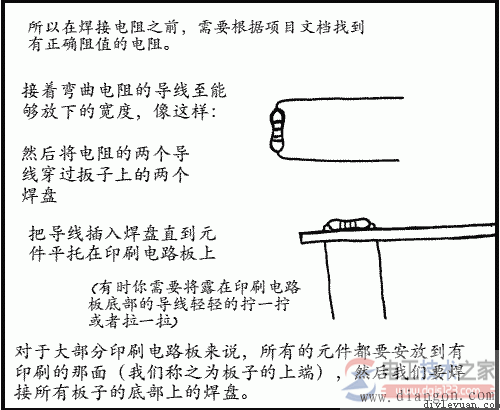

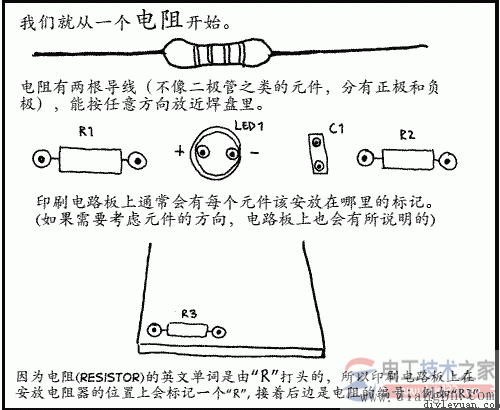

讓我們從電阻開始學習焊接。

對于大多數印刷電路板來說，所有的元件都放置在印刷面（我們稱之為板的頂面），然后我們必須在板的底部焊接所有的焊盤。

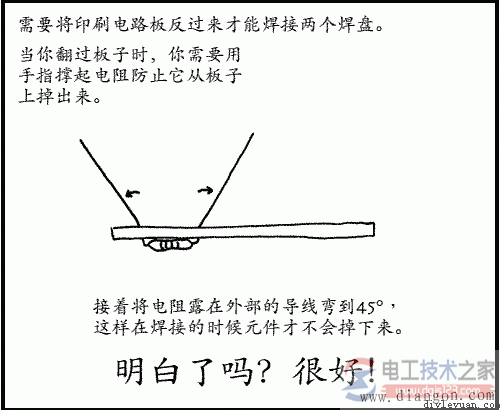

PCB 需要倒置以焊接兩個焊盤。

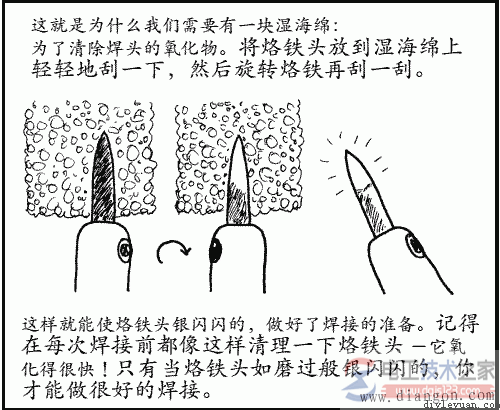

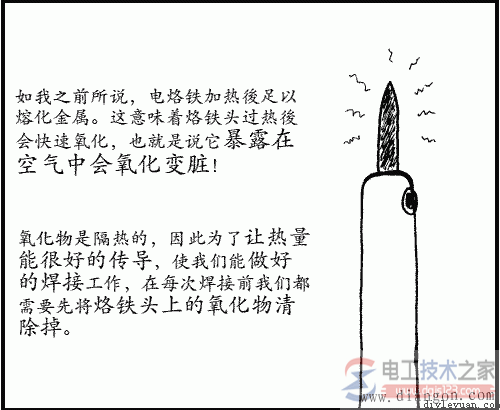

正如我之前所說，烙鐵加熱到足以熔化金屬。這意味著烙鐵頭在過熱后會迅速氧化，這意味著它暴露在空氣中會氧化變臟！氧化物是隔熱的，所以為了能很好的導熱，讓我們能夠做好焊接，每次焊接前，我們都需要把烙鐵頭上的氧化物去掉。

記得在每次焊接之前像這樣清潔尖端 - 它會快速氧化！只有當烙鐵的尖端像銀一樣拋光時，您才能進行良好的焊接。

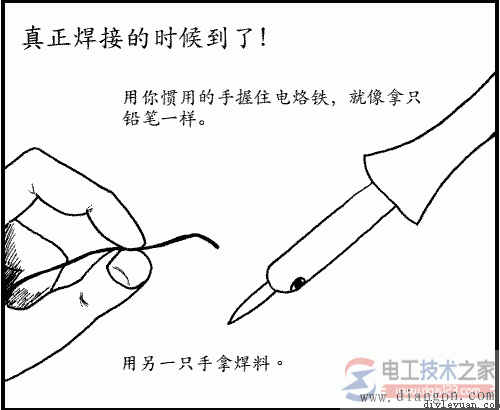

像拿鉛筆一樣用慣用手握住烙鐵。

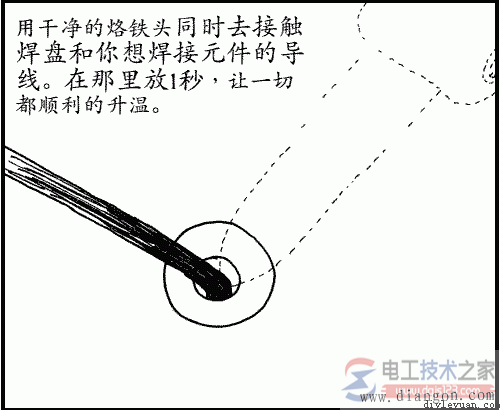

使用干凈的烙鐵頭觸摸您要焊接的組件的焊盤和電線。把它放在那里1秒鐘，讓一切順利加熱。

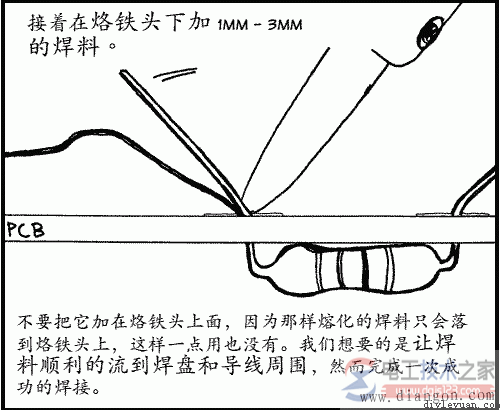

然后在烙鐵頭下方添加 1mm - 3mm 的焊料。

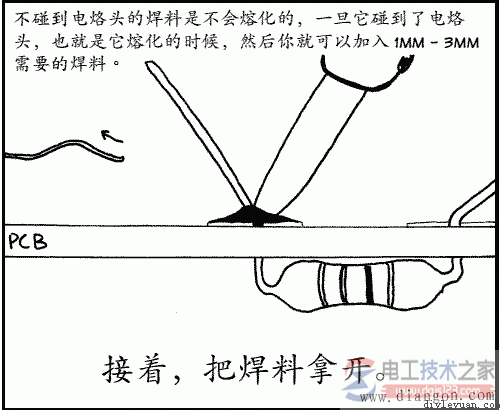

不接觸尖端的焊料不會熔化，一旦接觸尖端，即熔化，然后您可以添加所需的 1mm - 3mm 焊料。

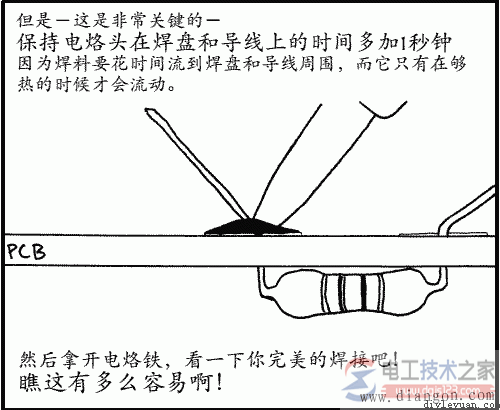

增加 1 秒以使尖端保持在焊盤和電線上

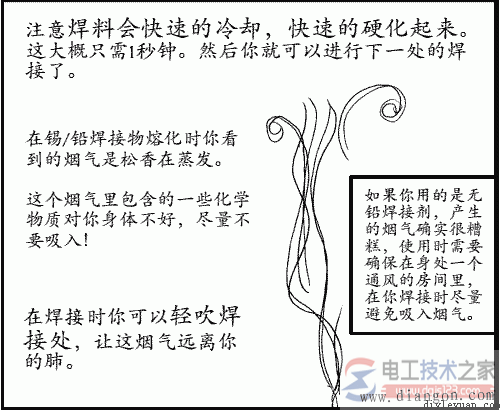

請注意，焊料會迅速冷卻并迅速硬化。這只需要大約 1 秒鐘。然后您可以進行下一個焊接。

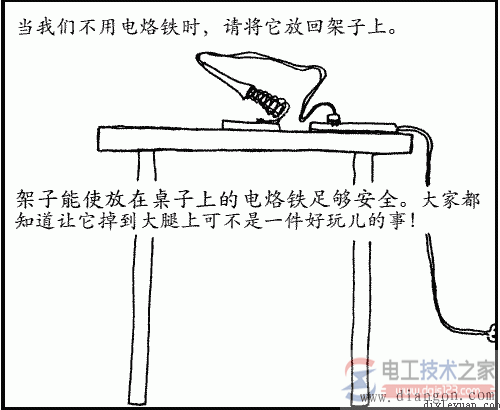

當我們不使用烙鐵時，把它放回架子上。

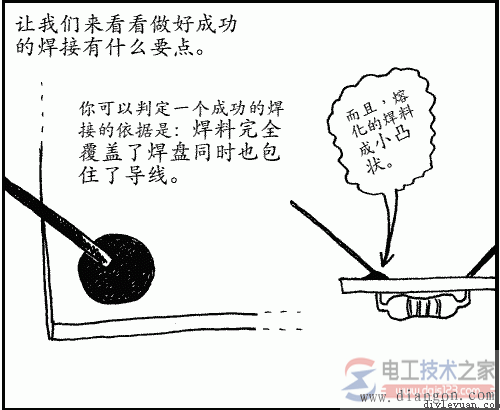

讓我們來看看成功焊接需要什么。

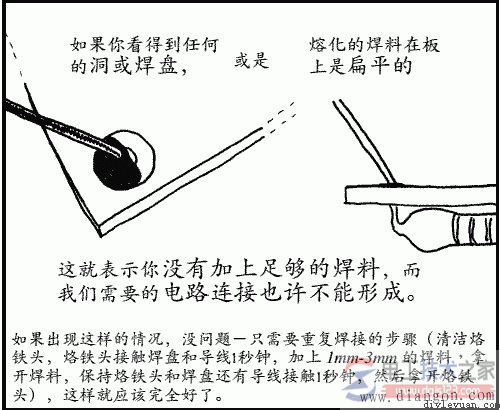

沒有添加足夠的焊料

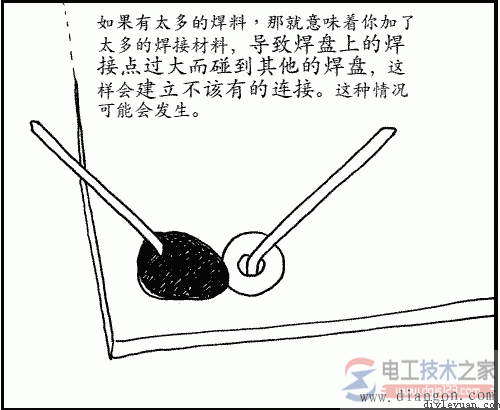

焊料過多

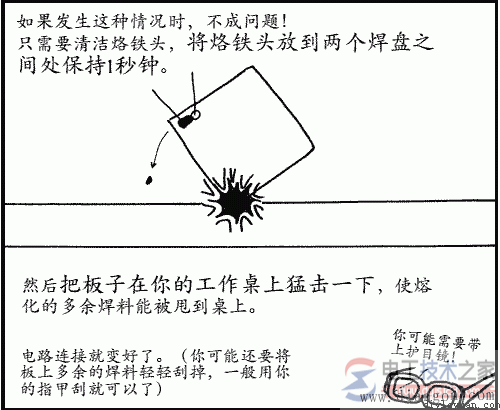

兩個焊點連接在一起

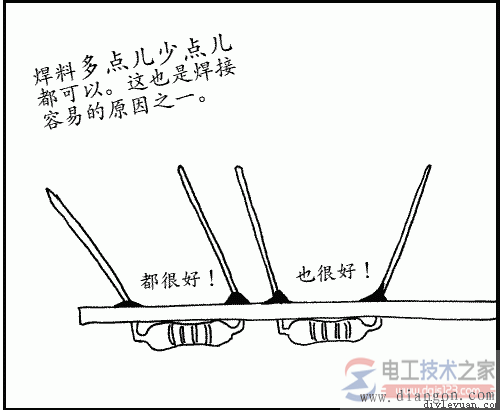

多一點焊料就好了。

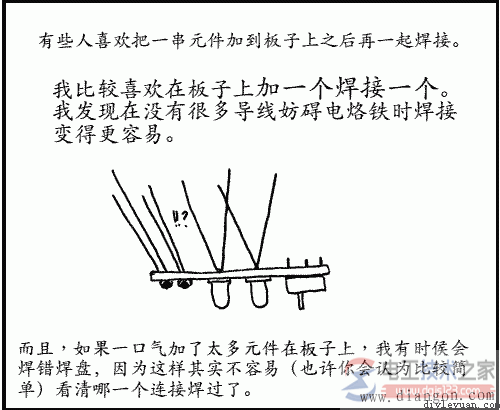

我更喜歡在板上加一個焊料。當沒有太多電線妨礙烙鐵時，我發現焊接起來更容易。

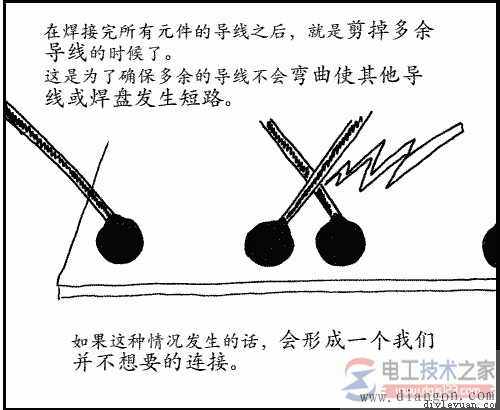

焊接所有組件的電線后，是時候切斷多余的電線了。

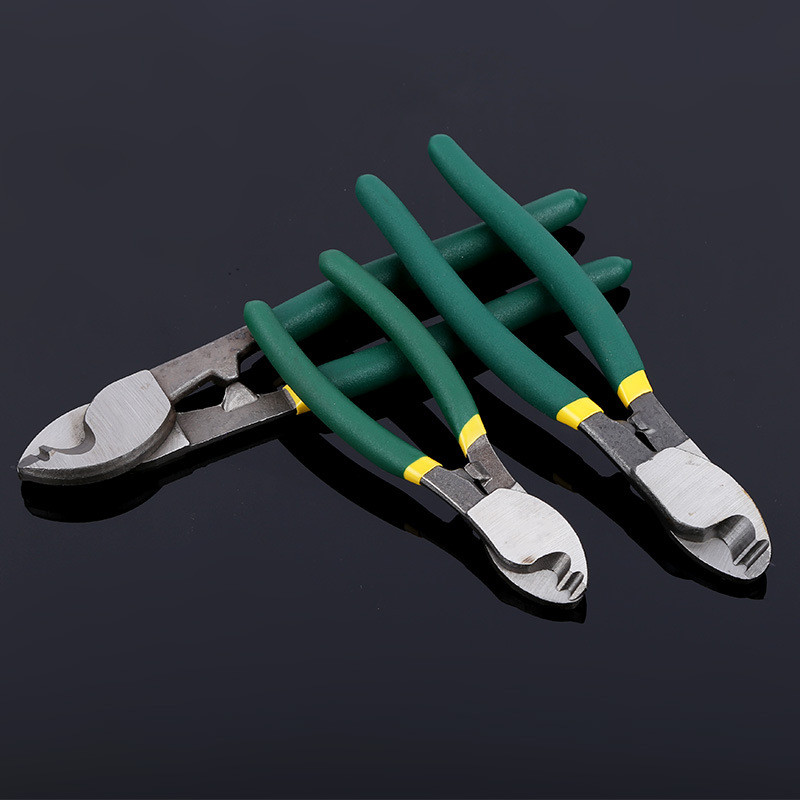

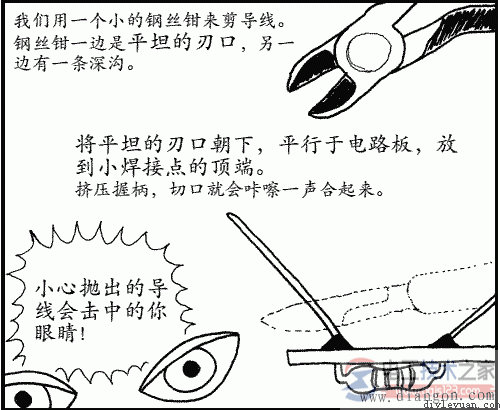

我們用一個小剪線鉗來剪線。

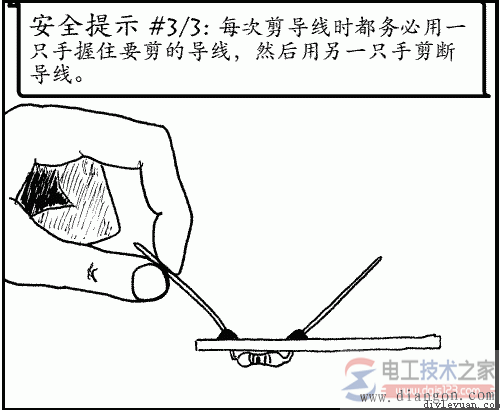

每次剪線時，一定要一只手握住要剪的線，另一只手剪斷線。

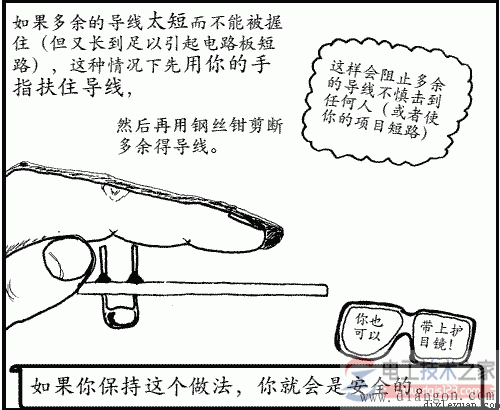

如果多余的電線太短而無法握住（但足夠長以導致電路板上短路）使用電烙鐵焊接技巧，在這種情況下，請先用手指握住電線，然后再用剪線鉗切割多余的電線。這將阻止額外的電線意外擊中任何人（或使您的項目短路）

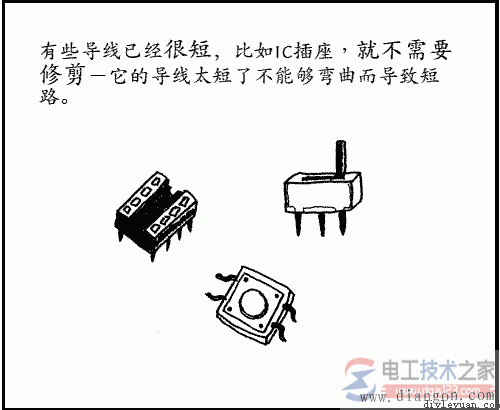

有些電線已經很短，例如IC插座，不需要修剪——電線太短而無法彎曲并導致短路。

雖然焊接很容易，但移除它需要大量練習。所以如果你犯了錯誤，你會得到一些練習。

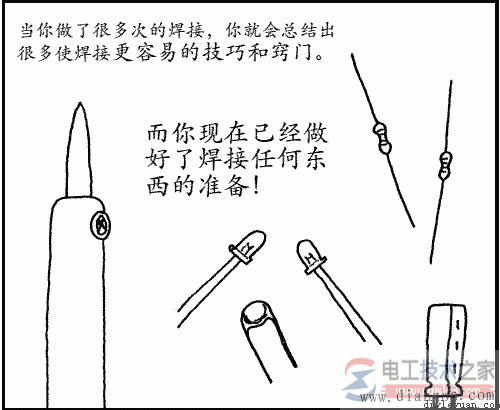

當您進行大量焊接時使用電烙鐵焊接技巧，您會想出許多使焊接更容易的技巧和竅門。

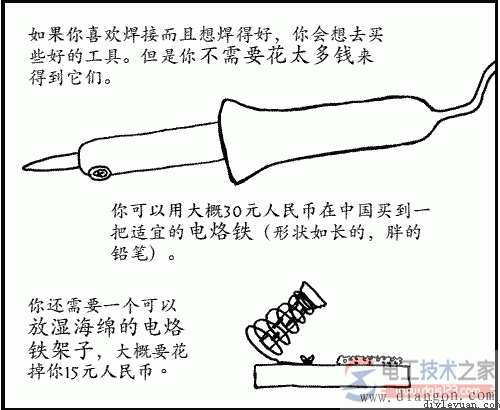

你可以在中國花 30 元左右買到一個像樣的烙鐵

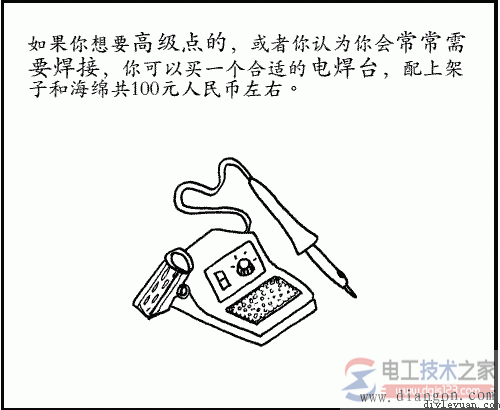

您可以購買合適的焊臺

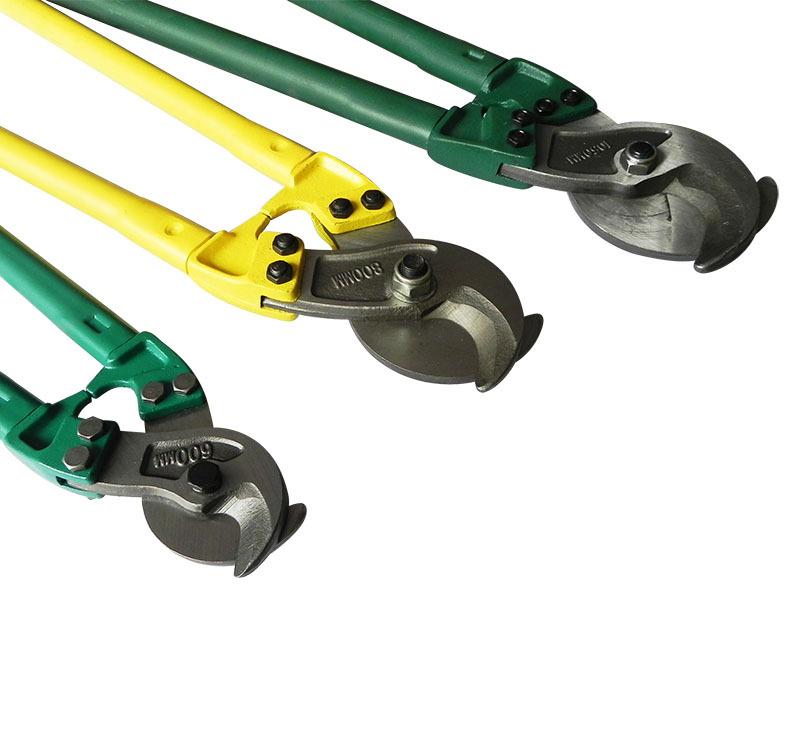

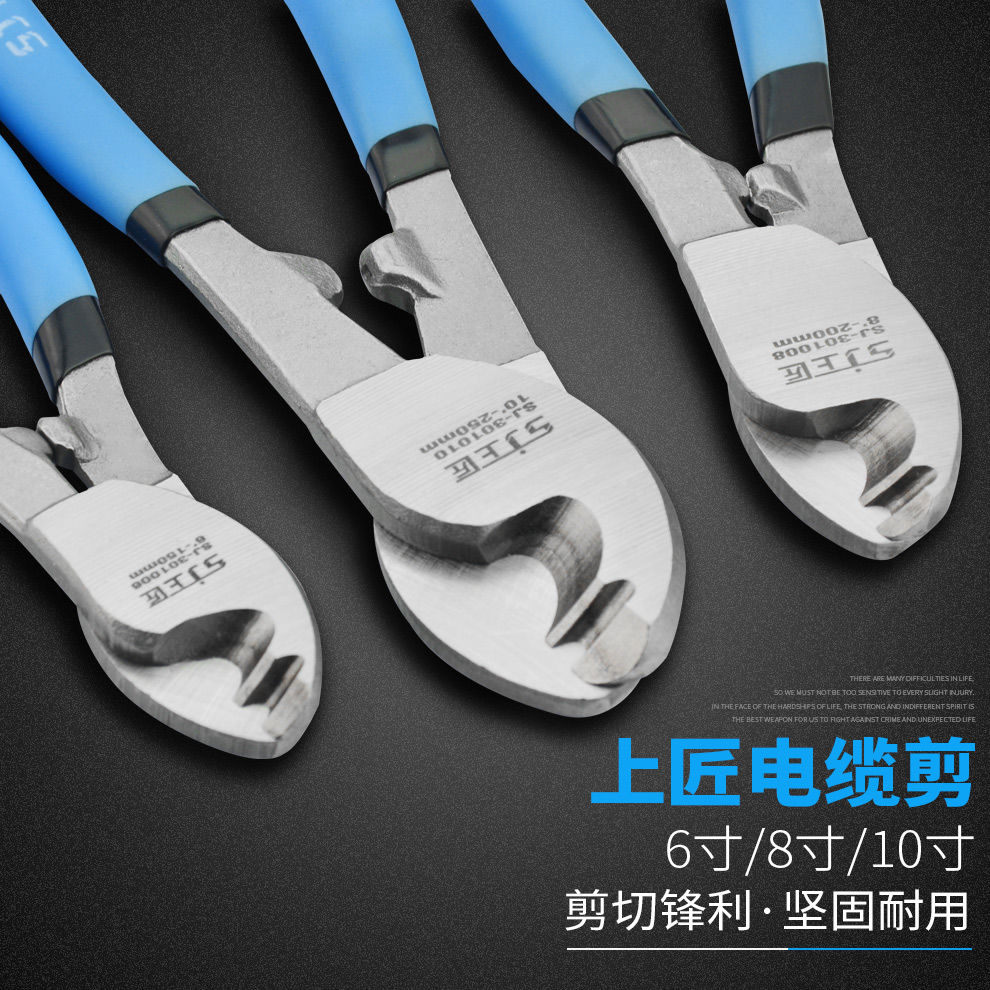

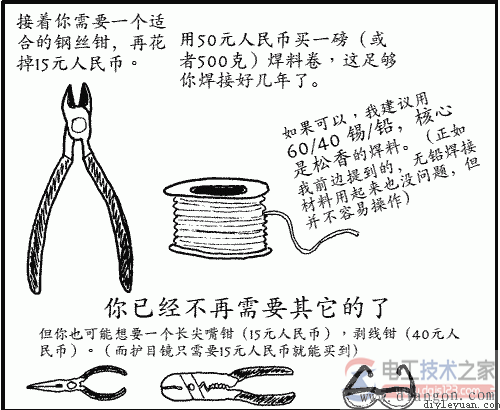

那么你需要一個合適的剪線鉗
