pcb板用彎頭圓柱插針插座

技術

1.本實用新型涉及PCB板連接設備技術領域，特別是一種用于PCB板的彎頭圓柱插針插座。

背景技術：

2.隨著技術的進步，電氣連接正朝著快速簡便的方向發展。大量使用PCB板，芯片上簡單可靠的信號傳輸是重要的外殼。普通塑殼式連接器無屏蔽隔離功能，在強電干擾下信號失真；塑殼鎖緊結構不可靠，容易損壞，塑殼型防護等級低。與塑殼式連接器相比，pcb板的圓柱插針插座是金屬外殼，外殼與面板的接觸起到屏蔽和接地的作用。 pcb板圓柱插針座內有O型圈密封，將外與面板內隔離，防護等級更高。 pcb板彎頭圓柱銷座采用螺紋鎖緊，結構更可靠。

技術實施要素：

3.本實用新型的目的是提供一種用于pcb板的彎頭圓柱插針插座，以解決上述背景技術提出的問題。

4.為了實現上述目的，本發明提供以下技術方案：一種用于pcb板的彎頭圓柱插針插座，包括安裝板，安裝板的表面設置有內六角固定螺套，六角固定螺套內部安裝有安裝板，六角固定螺套表面有六角螺套，六角螺套內部與六角螺紋連接固定螺絲套，安裝板內部安裝有多個彎頭。輸入大頭針。

5. 優選地，所述六角固定螺套的表面套有O型圈，所述六角固定螺套內部形成有與O型圈相適應的凹槽。

6.優選地，安裝板的底部設有兩個導向鍵槽。

7. 優選地，安裝板的底部設有兩個底切，底切的一端安裝在安裝板上。

8. 優選地，所述安裝板的底部設有兩個定位柱，所述定位柱的一端安裝在所述安裝板上。

9. 優選地，在安裝板的一側安裝有銷釘固定板，銷釘固定板的內側套有弧形銷釘。

10.與現有技術相比，本發明的有益效果如下：

11.本實用新型設有兩個倒扣和兩個定位柱，定位柱可以幫助設備快速準確地找到pcb板上的焊孔，倒扣可以使彎曲插座中的器件 在引腳焊接之前，pcb 板可以拉回而不會掉落。另一方面，方便焊接人員直接焊接，無需固定工裝。設備帶有導向鍵槽，方便與m12插針式安裝板定位。 pcb 板的彎頭插座數量有限。固定螺絲套放入時卡住位置，m12內六角彎頭螺絲套在鎖緊時不能轉動。該裝置具有凹槽，O型圈置于凹槽中，外殼面板壓緊O型圈。面板和外保溫密封。

圖紙說明

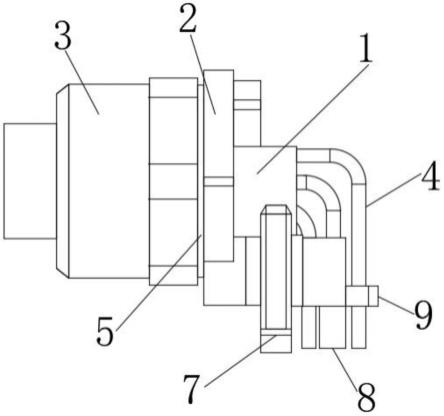

12.圖1為本實用新型的結構正視圖；

13. 圖。圖2為本實用新型結構仰視圖。

14.圖中：1、安裝板；2、六角螺絲套筒；3、六角螺絲套筒；4、角銷;5、o形圈；6、導向鍵槽；7、倒置；8、定位柱；9、銷釘固定板。

具體實現方法

15.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整的描述。顯然，所描述的實施例僅僅是本實用新型。一些例子，但不是所有例子?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

16.請參考圖1和圖2，pcb板用彎頭圓柱插針座，包括安裝板1，安裝板1表面有六角固定螺絲套2， a 內六角固定螺套2的內部安裝有安裝板1，內六角固定螺套2的表面設置有內六角螺套3，內六角螺套3的內部與內六角固定螺紋連接螺套2，安裝板1內部安裝有多個弧形插頭。引腳 4。

17.進一步，在六角固定螺套2的表面套有O型圈5，六角固定螺套2內部開有與O型圈5相適應的凹槽。 O型圈5能有效起到密封作用。

18.另外，安裝板1的底部有兩個導向鍵槽6，通過設置導向鍵槽6，可以方便與m12針型安裝板的定位。

19.進一步地，安裝板1的底部設有兩個底切7，底切7的一端安裝有安裝板1。通過設置底切7，可以使裝置焊接前安裝。反拉pcb板不掉落圓柱固定方法，另一方面方便焊接人員直接焊接，無需固定工裝。

20.進一步地，在安裝板1的底部設置有兩個定位柱8圓柱固定方法，定位柱8的一端安裝有安裝板1。通過設置定位柱8，可以幫助插座快速準確的找到pcb在板上焊孔。

21.進一步，在安裝板1的一側安裝銷固定板9，銷固定板9內側套有彎銷4。通過設置銷固定板9、壓入安裝板后散落的管腳可以重新校準，使管腳能準確的放置在pcb板上。

22.工作原理：設備設有兩個倒扣7和兩個定位柱8，定位柱8可以幫助設備快速準確的找到pcb板上的焊孔，倒置的按鈕 7 可以使設備在彎曲引腳 4 焊接之前不將 pcb 板拉回。另一方面，方便焊接人員直接焊接，無需固定工具。設備有導向鍵槽6，方便與m12插針式安裝板定位，彎頭插座上有限位槽供pcb板使用。放入固定螺絲套后，位置卡住。 m12內六角彎頭螺套鎖緊時不能轉動。該裝置具有凹槽，O形圈5置于凹槽中。在內部，外殼面板壓縮 O 型圈 5 以實現面板與外部之間的絕緣密封。

23.需要注意的是，在本文檔中，第一和第二等關系術語僅用于區分一個實體或操作與另一個，而不是這些實體或操作之間的任何實際關系或順序必須被要求或暗示。此外，術語“包括”、“包括”或其任何其他變體旨在包括非排他性的包含，使得包括元素列表的過程、方法、物品或設備不僅包括那些元素，而且還包括未明確列出或此類過程、方法、物品或設備固有的其他元素。在沒有進一步限制的情況下，通過聲明“包含一個

……”

定義的元素不排除在包含所述元素的過程、方法、物品或設備中存在其他相同的元素。

24.雖然已經展示和描述了本發明的實施例，但是本領域普通技術人員應當理解，在不背離本發明的原理和精神的情況下，這些示例是可能會發生各種變化、修改

修改、替換和變更，本發明的范圍由所附權利要求及其等同物限定。

技術特點：

1.pcb板用彎頭圓柱插針插座，包括安裝板（1)，其特征在于：安裝板（1)）表面設有六角固定螺釘套筒（2)，六角固定螺絲套內部（2)與安裝板一起安裝（1)，六角固定螺絲套表面（2)帶六角螺絲套）（3)，六角螺絲套內部（3)與六角固定螺絲套螺紋連接（2)，安裝板內部（2)） 1)安裝有多個角銷（4).2.根據權利要求1所述的PCB板用彎頭圓柱銷座，其特征在于：六角固定螺套的表面（< @2)套筒帶有O型圈（5)，六角固定螺絲套筒（2)內部帶有與O型圈相匹配的凹槽（5).3.@ >彎頭圓柱2.根據權利要求1所述的pcb板插針插座，其特征在于：安裝板（1)底部設有兩個導向鍵槽（6).4.彎頭圓柱插針插座） 2.根據權利要求1所述的pcb板，其特征在于：安裝板（1)的底部設有兩個倒扣（7)，倒扣的一端（7)與安裝板一起安裝 (1). 5.根據權利要求1所述的PCB板用彎頭圓柱插針插座，其特征在于：安裝板（1)的底部設有兩個定位柱（8)，定位柱（8)與安裝板（1).6.）根據權利要求1所述的PCB板用彎頭圓柱銷座，其特征在于：銷固定板（9)安裝在安裝板的一側（1)，插針固定板的內側（9)用斜角插針（4) .

技術總結

本實用新型涉及PCB板連接設備技術領域，公開了一種用于PCB板的彎頭圓柱插針座，包括安裝板，安裝板表面設有六角固定螺套，內六角固定螺套內部裝有安裝板，內六角固定螺套表面有六角螺套；本實用新型具有兩個底切和兩個定位柱，定位柱可以幫助設備快速準確地找到PCB板上的焊接孔。 ，倒扣可以使設備在彎銷未焊接前將PCB板拉回，另一方面也方便焊接人員直接焊接，無需固定工裝。設備帶有導向鍵槽，便于安裝，M12針型板定位，PCB板采用彎頭插座上的限位槽。固定螺絲套放入時卡住位置，M12內六角彎頭螺絲套在鎖緊時不能轉動。該裝置有一個凹槽，O型圈放置在凹槽內，外殼面板壓縮O型圈以密封面板和外部。面板壓縮 O 型圈在面板和外部之間提供隔離密封。面板壓縮 O 型圈在面板和外部之間提供隔離密封。
