關卡以及如何使用它們

高程測量是測繪地形圖的基本任務之一。此外，大量的工程和建筑還必須測量地面標高。使用水平儀進行水準測量是精密高程測量的主要方法。

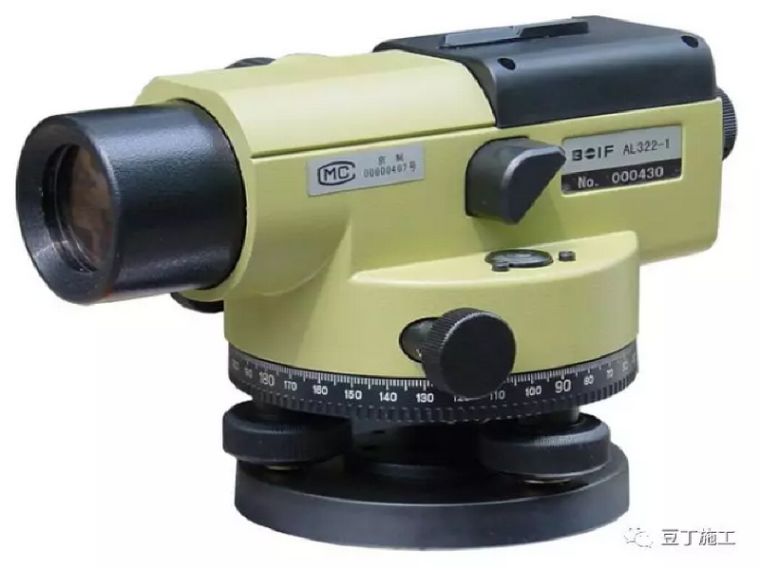

一、水準儀套裝

1.望遠鏡2.調整手輪3.圓水準器4.微調手輪5.水平剎車手輪6.管水準器7.水平微調-調整手輪8.三腳架

二、操作要點

在未知的兩點之間，擺動三腳架，從儀器箱中取出水平儀放在三腳架上，用三個底座螺絲水平，使圓形氣泡居中，然后將管水平。水平制動手輪水平，由水平鏡中的三棱鏡反射，水平重合為水平水平。將望遠鏡對準未知點（1）上的塔尺，再次調平管水平，讀取塔尺（后視），將望遠鏡旋轉到未知點（2）的塔） . 尺子，調整管水平，讀取塔尺讀數（正視圖），記錄在記錄簿上。

計算公式：兩點高度差=后視-前視。

三、修正方法

將儀器放在兩個固定點的中間，標出兩點的水平線，稱為a、b線，將儀器移動到固定點的一端，標出兩點的水平線，稱為a' , b'。計算如果ab≠a'-b'，將望遠鏡的水平線對準偏差一半的值。用針頭調整水平儀的上下螺絲，直到管水平氣泡匹配。重復上述步驟，直到它們相等。

四、如何使用關卡

水平儀的使用包括五個步驟：水平儀放置、粗調水平、瞄準、精調水平和閱讀。

1.放置

放置是將儀器安裝在可伸縮的三腳架上，并將其放置在兩個觀察點之間。先打開三腳架，使高度適中水準儀氣泡居中技巧，用目測法使三腳架頭部大致水平，檢查三腳架是否牢固，然后打開儀器箱，用連接螺釘將調平儀與三腳架連接。

2.粗平

粗調水平是使儀器的瞄準器大致水平，用地腳螺絲將水平氣泡設置在圓圈的圓圈中。具體方法是用儀器來練習的。在調平過程中，氣泡的移動方向與拇指移動的方向相同。

3.瞄準

瞄準是用望遠鏡準確瞄準目標。首先是將望遠鏡對準遠處明亮的背景，轉動目鏡調焦螺絲，使十字準線最清晰。然后松開固定螺釘，轉動望遠鏡，將照門與瞄準器的連接對準水平，擰緊固定螺釘。最后轉動物鏡螺旋使水平儀清晰地貼在十字準線平面上，然后轉動微動螺旋使水平儀圖像在十字準線的一側。

4.靜萍

精細水平儀是望遠鏡瞄準器的精確水平儀。微傾斜水準儀在水準管上部裝有一組棱鏡，可將水準管氣泡的兩端折射到鏡筒旁邊的觀察窗內。等級。如果氣泡兩端的圖像不匹配，則視線不水平。這時可以用右手轉動微傾螺絲，使氣泡兩端的圖像完全吻合，儀器可以提供水平視線，滿足調平基本原理的要求。注意？氣泡左半邊的移動方向總是與右手拇指的方向不一致。

5.讀數

使用標線截取水平面上的讀數。目前的水平多為倒置望遠鏡，讀數應自上而下進行。首先估計毫米讀數，然后報告完整讀數。

注意使用水平儀的步驟必須按照以上順序進行，不能顛倒，尤其是讀數前水泡的調整，必須在讀數前進行。

五、電平的測量

確定地面上一個點的高程的工作稱為高程測量。高程測量是測量的基礎工作之一。高程測量根據使用的儀器和測量方法的不同可分為水平測量、三角高程測量、GPS高程測量和氣壓高程測量。水準測量是目前精度最高的一種高程測量方法，廣泛應用于國家高程控制測量、工程測量和施工測量。

水準測量的原理是利用水準儀提供的水平瞄準器讀取豎立在兩點上的水準尺上的讀數，確定兩點之間的高差，然后計算待定點的標高根據已知點高程。

如下圖所示，地面上有A、B兩點。已知點 A 的高程為 HA。求 B 點的高程，在 A 點和 B 點之間安裝骨水平儀，A 點和 B 點是死點。各架設一根水準尺，通過水準儀的望遠鏡讀取水平視線。在水平桿上截取的 A 點和 B 點讀數分別為 a 和 b。A點和B點之間的高度差可以計算為：

假設平層正向是從A點到B點，則A點稱為后視點，其水平讀數a為后視讀數；B點稱為前視點，其水平讀數b為前視讀數。因此，兩點之間的高度差等于：

hAB=后視讀數-前視讀數

如果后視讀數大于前視讀數，高差為正，說明B點高于A點，hAB>0；如果后視讀數小于前視讀數，則高差為負，說明B點低于A點，hAB 如果A、B兩點相距不遠，高差不大，安裝一個水平一次，可以測量高度差hAB。此時B點的高程為：

當多個前視點 B1、B2、. 假設在B1、B2、...、Bn點架設的水準尺上的水平讀數分別為b1、b2、...、bn，高程計算公式為：

如果A、B兩點相距較遠或高差較大，放置一次儀器無法測出高差，則需在兩點之間增加幾個臨時站立點作為轉移高度，即稱為轉折點（簡稱轉折點）。TP point), TP1, TP2, ... 圖中的點，依次設置觀測站，設各站實測高差為：

六、保養與維修

1、水準儀是精密光學儀器，正確合理的使用和存放對儀器的精度和壽命有很大的影響；

2、避免陽光直射，擅自拆卸儀器；

3.每個修剪應輕輕轉動，不要太用力。不允許用手觸摸鏡片和光學片；

4、儀器出現故障，應由熟悉儀器結構的人員或維修部門進行維修；

5、每次使用后，應將儀器擦拭干凈并保持干燥。

如何使用經緯儀

一、經緯儀

經緯儀是測量工作中主要的測角儀器。它由望遠鏡、水平刻度盤、垂直刻度盤、水平儀和底座組成。

測量時，將經緯儀放在三腳架上，用立球或光學對中儀對地面站上的儀器中心，用水平儀調平儀器，用望遠鏡對準測量目標，用一個水平刻度盤和一個垂直刻度盤。確定水平和垂直角度。按精度可分為精密經緯儀和普通經緯儀；按讀數設備可分為光學經緯儀和游標經緯儀；此外，還有編碼表盤經緯儀，可根據編碼射孔自動記錄表盤讀數；自動跟蹤經緯儀，可連續自動瞄準空中目標；陀螺經緯儀和激光經緯儀，利用陀螺定位原理快速獨立確定地面點的方位；具有儀器和天頂儀三種功能的全能型天文觀測經緯儀；一種用于地面攝影測量的攝影經緯儀，它結合了照相機和經緯儀。

DJ6經緯儀是一種廣泛應用于地形測量、工程和礦山測量的光學經緯儀。它主要由水平刻度盤、瞄準部分和底座三部分組成。

1、底座部分

用來支撐底座瞄準部分，上面有三個地腳螺絲，作用是調平儀器

2、評估部

瞄準部分是經緯儀的主要部分。瞄準部分的組成包括水平管、光點裝置、支架、水平軸、垂直刻度盤、望遠鏡、刻度盤讀數系統。

3、撥號部分

DJ6光學經緯儀表盤有水平表盤和垂直表盤，兩者均由光學玻璃制成。水平刻度盤沿整圈從0°到360°順時針繪制，最小網格值一般為1°或30′。

二、如何安裝經緯儀

1） 將三腳架調整到相同長度并適合操作者的身高。將儀器固定在三腳架上，使儀器底面與三腳架頂面平行。

2）將樂器舞放在測量臺上。目測大致居中后，踩在支架的一只腳上，調整光學對中器的目鏡（看清楚十字準線）和物鏡（看清楚測量站）。雙手抬起一只架腳，前后左右擺動，觀察對中裝置，使十字準線與測量點的交點重合，平穩放好，踩在架腳上。

3）伸縮三腳架腿長調平圓形水平儀

4）將調平管與兩個調平螺絲平行放置，以調平調平管。

5）將瞄準部分旋轉 90 度，并使用第三個螺絲將小瓶調平。

6）檢查光學對中，如果有少量偏差，打開連接螺絲平移座使其準確對中，擰緊連接螺絲，然后檢查水準泡的對中情況。

三、表盤讀取方式

光學經緯儀的讀數系統包括水平和垂直刻度盤、千分尺裝置、讀數顯微鏡等幾部分。水平刻度盤和垂直刻度盤上刻度的最小網格值一般為1°或30′。讀取角度值小于一格值時，必須使用千分尺裝置測量DJ6級光學經緯儀的讀數。千分尺裝置有兩種：千分尺和平行玻璃千分尺。

(1）千分尺讀數裝置

目前，新型DJ6級光學經緯儀均采用該裝置。

在讀數顯微鏡的視野中設置一個帶有分劃板的分劃板，表盤上的分劃板經顯微鏡放大后成像在分劃板上，成像寬度為最小網格值（60′）刻度盤恰到好處 等于分劃板上分劃線1°分度之間的長度。分劃線分為60個小格，注釋方向與表盤方向相反。使用這 60 個小格在表盤上測量不到一個格。格值。測量時，使用零零破折號作為指示線。

(2）單平行玻璃板千分尺讀數裝置

單平行玻璃板測微儀的主要組成部分有：?jiǎn)纹叫邪宀ＡА⑸刃畏謩澃搴颓Х州喌取１緝x器刻度值為30′，扇形上有90個小格子標線，網格值為 30′/90=20″。

測量角度時，對準目標后轉動千分輪，用雙分度線夾住刻度盤的標線圖像并讀取。整個度數根據夾盤的分劃板讀出，小于整個度數的部分從千分尺分劃板上讀出。

(3）閱讀顯微鏡

光學經緯儀讀數顯微鏡的作用是放大讀數圖像，便于表盤讀數的讀取。

(4）等級

光學經緯儀上有2～3個水平儀，其作用是使工作狀態下的經緯儀垂直軸垂直，水平刻度盤水平。關卡分為關卡和園關兩種。

*管級

管水準器安裝在瞄準部分，其作用是準確調平儀器。

*圓形水平

圓形水準儀用于粗略調平儀器。它的靈敏度較低，其網格值為 8″/2mm。

四、經緯儀測角原理

1.水平角的測量原理

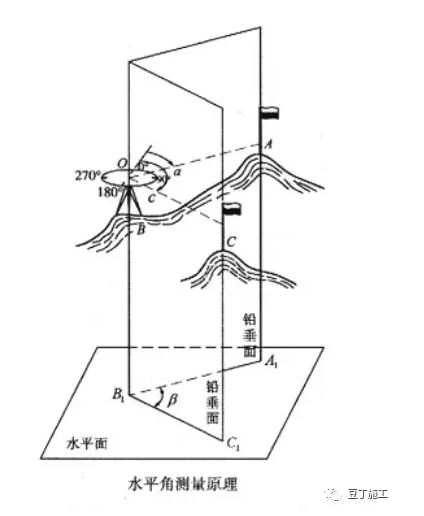

水平角是指空間中兩條相交的方向線所成的垂直面之間的二面角，角度值為0°～360°。空間中兩條直線OA、OB相交于O點，A、O、B點沿垂直方向投影到水平面，對應的投影點A'、O'、B'和得到水平線 O'A' 和 O'B。'的夾角β是兩條方向線所成的垂直面之間的夾角，即水平角。

水平角的大小與地面點的高程無關。

測量角度的儀器在測量水平角度時必須滿足兩個基本條件：

(1）可以給出一個水平放置的刻度圓，其中心可以方便的放置在與方向線的交點——水的同一垂直線上

平板；

（2）有一個望遠鏡可以瞄準遠處的目標水準儀氣泡居中技巧，并且可以在水平面和垂直面旋轉一整圈通過望遠鏡

瞄準不同高度的目標 A 和 B。圖中水平角β為A、B兩個方向讀數之差：β=ba

2.垂直角度的測量原理

垂直角是指某一目標方向的視線與同一垂直平面內水平線的夾角α，也稱為垂直角或高度角；垂直角度為0°～±90°。

視線與鉛垂線的夾角稱為天頂距，天頂距z的角度值范圍為0°～180°。

當視線在水平線以上時，垂直角稱為仰角，角度值為正；當視線低于水平線時為俯角，角度值為負，如圖所示。

可見，測角儀的經緯儀還必須配備一個可以垂直放置的表盤——垂直表盤，或者說是垂直表盤。

全站儀的使用方法

一、全站儀介紹

全站儀，即全站儀電子測速儀（上）。是集光、機、電于一體的高科技測量?jī)x器。是集水平角、垂直角、距離（斜距、水平距離）和高差測量功能于一體的測繪儀器系統。之所以稱為全站儀，是因?yàn)閮x器一裝上就可以完成臺站上的所有測量工作。廣泛應用于大型地上建筑物、地下隧道施工等精密工程測量或變形監測領域。

全站儀是一種集光、機、電于一體的新型測角儀。與光學經緯儀相比，電子經緯儀以光電掃描刻度盤代替光學刻度盤，以自動記錄和顯示代替手動光學千分尺讀數。讀數，簡化了角度測量操作，并可避免讀數誤差的產生。電子經緯儀的自動記錄、存儲、計算和數據通訊功能進一步提高了測量作業的自動化程度。

全站儀與光學經緯儀的區別在于表盤讀數和顯示系統。電子經緯儀的水平刻度盤和垂直刻度盤及其讀數裝置分別使用兩個相同的光柵刻度盤（或編碼刻度盤）和讀數傳感器來測量角度。測量。按測角精度可分為0.5″、1″、2″、3″、5″、10″等等級。

二、全站儀的組成

全站儀幾乎可用于所有測繪領域。電子全站儀由電源部分、測角系統、測距系統、數據處理部分、通訊接口、顯示屏、鍵盤等組成。

與電子經緯儀和光學經緯儀相比，全站儀增加了許多特殊部件，因此全站儀比其他測角測距儀器功能更多，使用更方便。這些特殊部件構成了全站儀在結構上的獨特之處。

1.同軸望遠鏡

全站儀望遠鏡實現準直軸同軸，測距光波的發射和接收光軸。同軸化的基本原理是在望遠鏡物鏡和聚焦鏡之間設置分束棱鏡系統，通過它可以實現望遠鏡的多功能，即目標可以在望遠鏡上瞄準和成像。用于角度測量的標線。同時，測距部分的外部光路系統可以使測距部分的光電二極管發出的調制紅外光經物鏡發射到反射棱鏡后沿同一路徑反射回來，然后通過分束棱鏡的作用被光電二極管接收。;為了測量距離，需要在儀器內部設置內部光路系統。光電二極管發出的調制后的紅外光也通過分束棱鏡系統中的光纖傳輸?shù)焦怆姸O管接收，并通過內外光路調制出光的相位。差值間接計算出光的傳播時間并計算出測量距離。

同軸度使望遠鏡能夠同時測量水平角、垂直角和斜距等所有基本測量要素。此外，全站儀強大便捷的數據處理功能，使全站儀使用起來極為方便。

2.雙軸自動補償

在儀器的檢測和校準中引入了雙軸自動補償原理。如果全站儀在運行中垂直軸傾斜，會造成角度觀測誤差，左右兩邊的觀測值不能偏移。全站儀獨有的雙軸（或單軸）傾角自動補償系統，可監測縱軸傾角，自動修正千分表讀數中縱軸傾角引起的測角誤差（有些滿測站儀垂直軸的最大傾角可以允許為±6'），

雙軸自動補償采用的配置（現有水平，包括，）：絕對水平使用泡罩校準（泡罩從外面看不到，不是驗證校正中描述的泡罩），泡罩中間充滿液體，兩端充滿氣體。發光二極管置于水泡上部?jī)蓚?cè)，光電池置于水泡下部?jī)蓚?cè)，用發光二極管接收水泡發出的光水泡。然后，由運算電路比較兩個二極管獲得的光的強度。在初始位置，即絕對水平時，操作值設置為零。當全站儀在運行過程中發生傾斜時，運算電路實時計算出光強的差異，然后將其轉換為傾斜的位移，并將此信息傳遞給控制系統，以確定自動補償?shù)闹怠３俗詣?dòng)補償?shù)姆绞剑晌⑻幚砥饔?jì)算后修正輸出，還有一種方式是通過步進電機驅動微絲桿，修正軸方向的偏移量，使軸能保證在任何時候都絕對水平。

3.鍵盤

鍵盤是全站儀在測量過程中輸入操作指令或數據的硬件。全站儀的鍵盤和顯示屏是雙面的，在鏡子上下時方便操作。

4.記憶

全站儀存儲器的作用是存儲實時采集的測量數據，然后根據需要將其傳輸?shù)接?jì)算機等其他設備進行進一步處理或利用。

全站儀的內存相當于計算機的內存（RAM），而存儲卡是一種外部存儲介質，也稱為PC卡，起到計算機磁盤的作用。

5、通訊接口

全站儀可通過BS-232C通訊接口和通訊電纜將存儲器中存儲的數據輸入計算機，或通過通訊電纜將計算機中的數據和信息傳送給全站儀，實現雙向信息傳輸.

三、全站儀的使用

全站儀具有角度測量、距離（斜距、水平距離、高差）測量、三維坐標測量、導線測量、交叉點定點測量和放樣測量等多種用途。內置專用軟件后，功能可進一步擴展。

全站儀的基本操作和使用：

1、水平角度測量

(1）按測角鍵，全站儀進入測角模式，對準第一個目標A。

（2）將 A 方向的水平刻度盤讀數設置為 0°00′00″。

(3）瞄準第二個目標B，此時顯示的水平刻度盤讀數為兩個方向之間的水平夾角。

2、距離測量

(1）設置棱鏡常數

測距前必須將棱鏡常數輸入儀器，儀器會自動校正測距。

(2）設置大氣校正值或溫度和氣??壓值

光在大氣中的傳播速度會隨著大氣溫度和氣壓的變化而變化。15℃之和為儀器設定的標準值，此時大氣校正為0ppm。實測時可以輸入溫度和壓力值，全站儀會自動計算大氣修正值（也可以直接輸入大氣修正值），對測距結果進行修正。

(3）測量?jī)x器高度、棱鏡高度并進入全站儀。

(4）距離測量

瞄準目標棱鏡中心，按測距鍵，測距開始，測距完成后顯示斜距、水平距離、高差。

全站儀具有三種測距模式：精測模式、跟蹤模式和粗測模式。精確測量模式是最常用的距離測量模式，測量時間約為2.5S，最小顯示單位為1mm；跟蹤模式常用于跟蹤運動目標或放樣時連續測量距離，最小顯示一般為1cm，每次測量距離到時間約為0.3S；粗測模式下，測量時間約為0.7S，最小顯示單位為1cm或1mm。在距離測量或坐標測量過程中，可以按 MODE 鍵選擇不同的測距模式。

需要注意的是，部分型號的全站儀在測距時無法設置儀器高度和棱鏡高度。顯示的高差為全站儀橫軸中心與棱鏡中心的高差。

3、坐標測量

(1）設置測站點的3D坐標。

（2）設置后視點坐標或設置后視方向水平度盤讀數為其方位角。設置后視點坐標后，全站儀會自動計算后視方向方位角，并將后視方向的水平刻度讀數設置為方位角。

(3）設置棱鏡常數。

(4）設置大氣校正值或溫度和氣??壓值。

(5）測量?jī)x器高度、棱鏡高度并進入全站儀。

(6）瞄準目標棱鏡，按下坐標測量鍵，全站儀開始測距并計算并顯示測點的三維坐標。

四、全站儀數據通訊

全站儀的數據通信是指全站儀與電子計算機之間的雙向數據交換。全站儀與計算機之間的數據通信主要有兩種方式。一是使用（它的特點是通用性強，可以在各種電子產品之間互換使用；二是利用全站儀的通訊接口通過電纜傳輸數據。
